波紋管補償器規格與型號分類
2023-9-21 14:13:41??????點擊：
波紋管補償器產品別名通用型波紋補償器、金屬波紋膨脹節，產品材質不銹鋼 304 316 316L；常用的波紋管補償器型號種類有：?jiǎn)问?，?fù)式不銹鋼波紋管補償器，大拉桿波紋補償器，直埋波紋補償器，直埋外壓波紋管補償器，無約波紋補償器，接管式，法蘭式金屬波紋管補償器等。
為了確保管路波紋補償器正常工作，安裝時應正確使用；
1.安裝前應先檢查波紋補償器的型號、規格及支座配置情況是否符合設計要求。
2.波紋補償器是不吸收扭矩的，因此，在安裝時不允許金屬波紋管補償器受到扭矩。
3.對帶導流筒的波紋補償器，注意補償器的導流方向（箭頭）與系統介質流向一致，切勿裝反。
4.波紋補償器伸縮限位桿調節時，先把限位桿中間螺母松開，然后再調整螺母，調整的尺寸按1/2ΔL為合適， 外側螺母保持不動。螺母加壓要對稱，逐步扭緊。
5.裝有波紋補償器的管系，在固定支架、導向支架等未按設計要求安裝完畢之前，不允許進行試壓。若進行分段試壓，應確保補償器兩端的固定支架具有足夠的強度，以確保該管道波紋補償器及管道的穩定。
為了確保管路波紋補償器正常工作，安裝時應正確使用；
1.安裝前應先檢查波紋補償器的型號、規格及支座配置情況是否符合設計要求。
2.波紋補償器是不吸收扭矩的，因此，在安裝時不允許金屬波紋管補償器受到扭矩。
3.對帶導流筒的波紋補償器，注意補償器的導流方向（箭頭）與系統介質流向一致，切勿裝反。
4.波紋補償器伸縮限位桿調節時，先把限位桿中間螺母松開，然后再調整螺母，調整的尺寸按1/2ΔL為合適， 外側螺母保持不動。螺母加壓要對稱，逐步扭緊。
5.裝有波紋補償器的管系，在固定支架、導向支架等未按設計要求安裝完畢之前，不允許進行試壓。若進行分段試壓，應確保補償器兩端的固定支架具有足夠的強度，以確保該管道波紋補償器及管道的穩定。
波紋管補償器的工作原理主要是利用自身的彈性變形功能，補償管道由于熱變形、機械變形和各種機械振動而產生的軸向、角向、側向及其組合位移，補償?shù)淖饔镁哂心蛪?、密封、耐腐蝕、耐溫度、耐沖擊、減振降噪的功能，起到降低管道變形和提高管道使用壽命的作用。

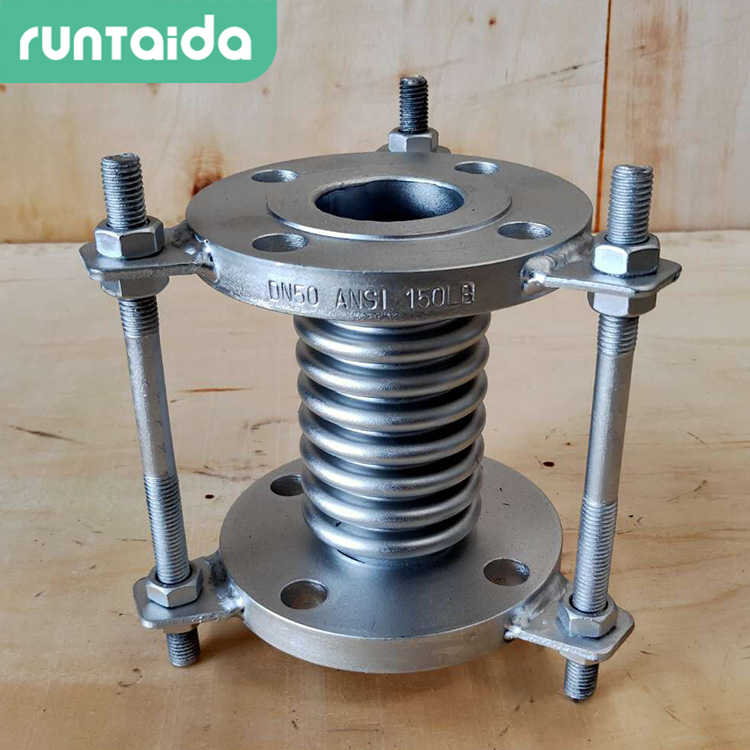

金屬波紋管----補償器選用U形波，分單層和多層制成，有較大的補償量，耐壓可高達4Mpa，使用溫度----1960C一≤450度，結構緊湊，使用成本低，耐腐蝕，彈性好，鋼度值低，允許疲勞度壽命1000次，解決了管道熱脹冷縮，位移和機械高頻振動與管道之間的柔性聯接，廣泛用于石油、熱力、電力、煤氣、化工等管路上安裝。不銹鋼波紋補償器JDZ-10/16連接方式：補償器連接方式分為法蘭連接和焊接兩種。
